90°/Гидравлический кантователь на 180°

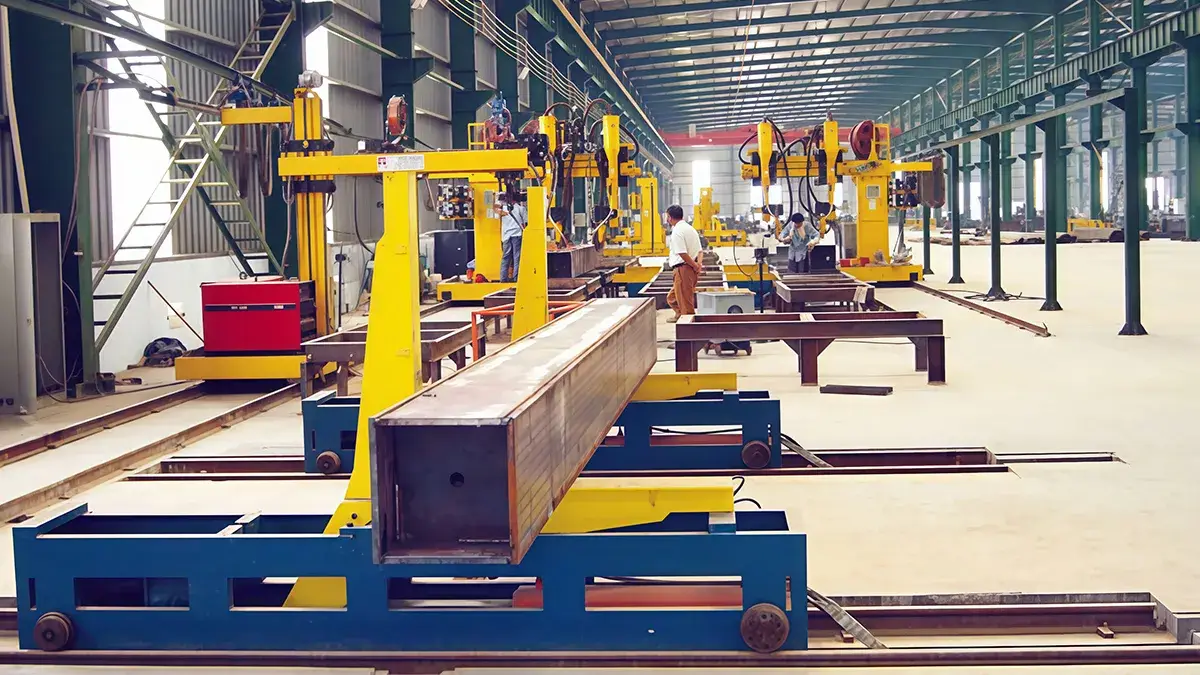

Гидравлические кантователи применяются для переворота, позиционирования и перемещения балок, коробчатых колонн и других сварных конструкций. Устройства обеспечивают безопасный разворот заготовки (обычно после сварки одной стороны) для последующей обработки или проварки обратной стороны.
Сначала заготовка приподнимается над рольгангом или стендом, после чего два блока кантователя сближаются, фиксируя изделие. Четыре гидроцилиндра приводят в действие поворотные рычаги, которые синхронно совершают L-образное движение, переворачивая деталь. Для разворота на 180° цикл включает два последовательных переворота по 90°. По завершении деталь укладывается на рольганг или стапель для транспортировки на следующую операцию.
Технические характеристики
| Модель | ||
| Грузоподъемность (т) | 20 | |
| Длина заготовки (мм) | 4000 - 15000 | |
| Скорость перемещения (м/мин) | 5 | |
| Давление гидросистемы (МПа) | 16 | |
| Колея тележки (мм) | 700 | |
Ключевые особенности
- Комплектация: установка включает два кантователя, гидравлическую станцию и систему управления.
- Синхронизация: совместная работа блоков и гидравлическая синхронизация обеспечивают плавный поворот и стабильное перемещение заготовки.

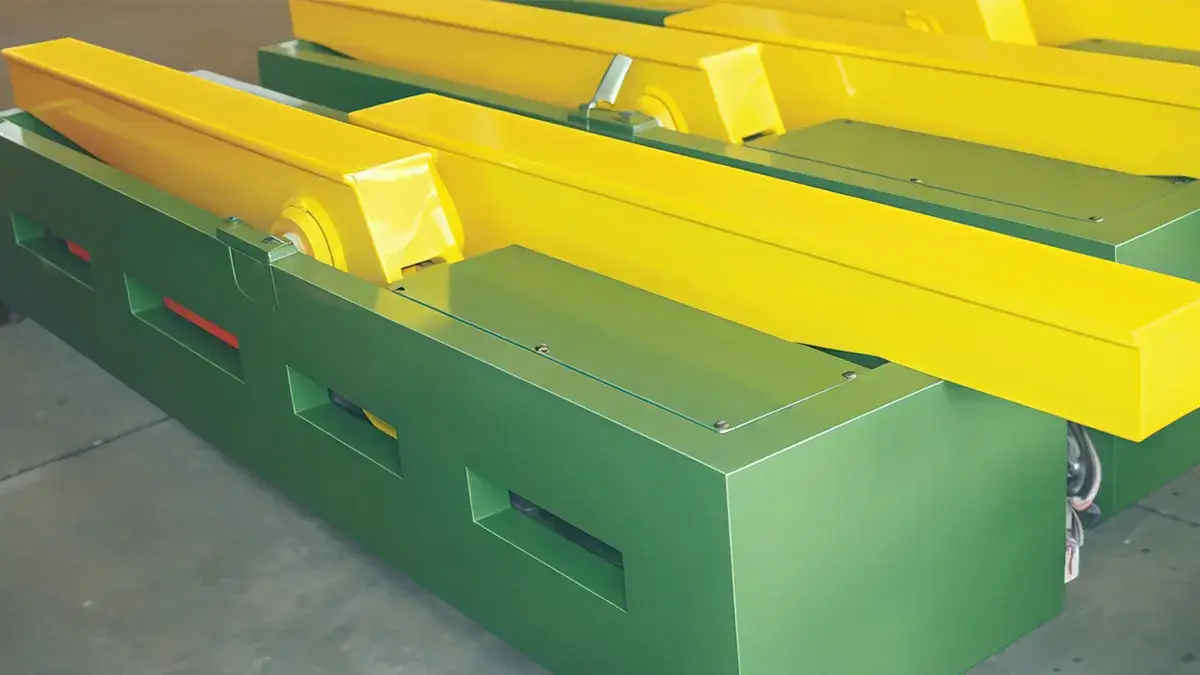

- Механика: два гидроцилиндра на каждом блоке управляют L-образными рычагами для вращения детали; предусмотрен механизм перемещения для точного позиционирования.
- Цикл вращения: стандартный поворот выполняется на 90°, разворот на 180° - за два цикла. После кантования заготовка центрируется на рольганге или стапеле.
- Преимущества: гидравлический привод, в отличие от цепного, работает плавнее, эффективнее гасит ударные нагрузки и имеет низкий профиль, что повышает устойчивость. Поддерживается функция межоперационной передачи.
