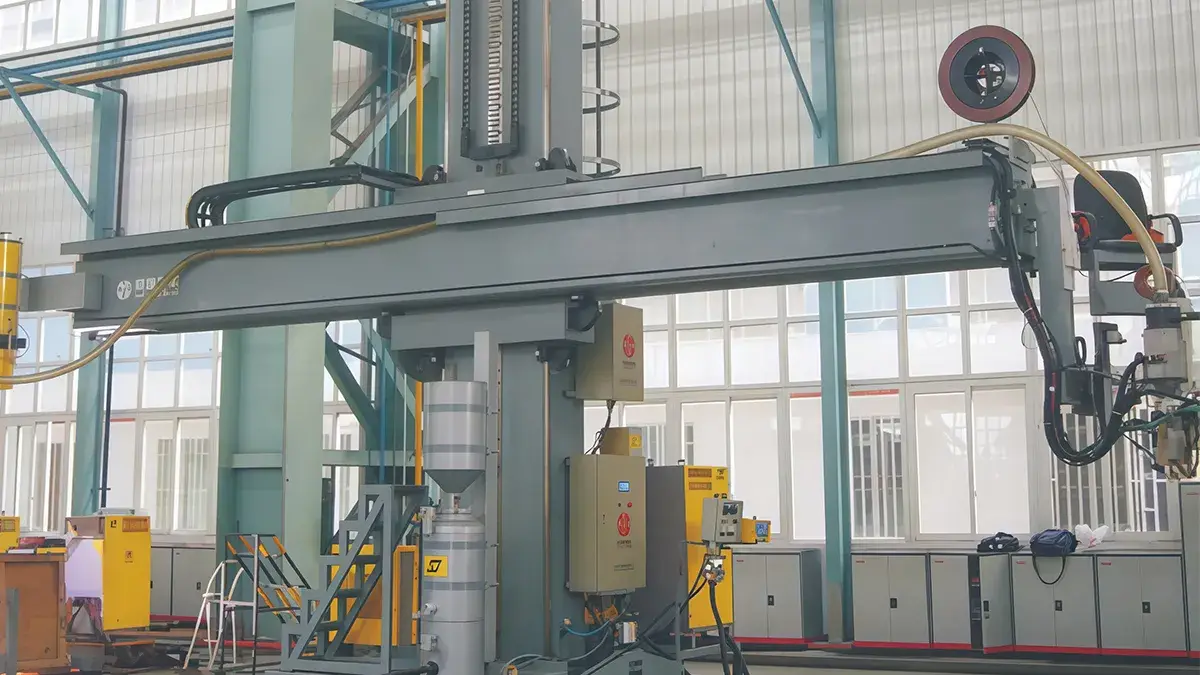

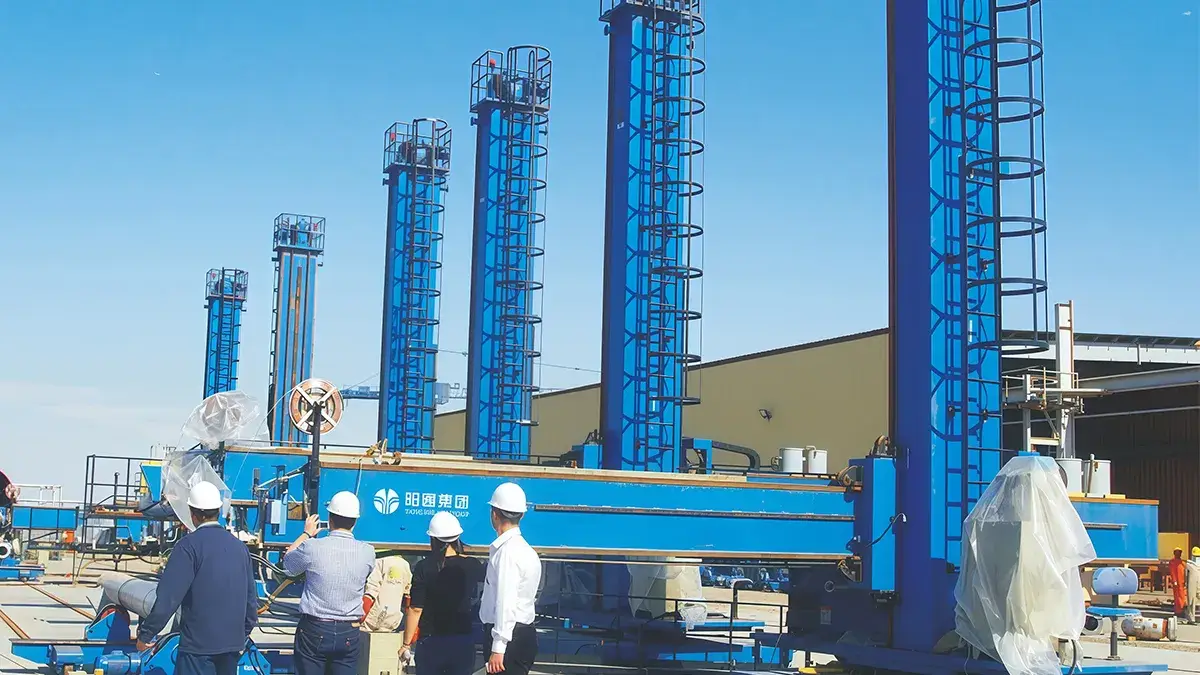

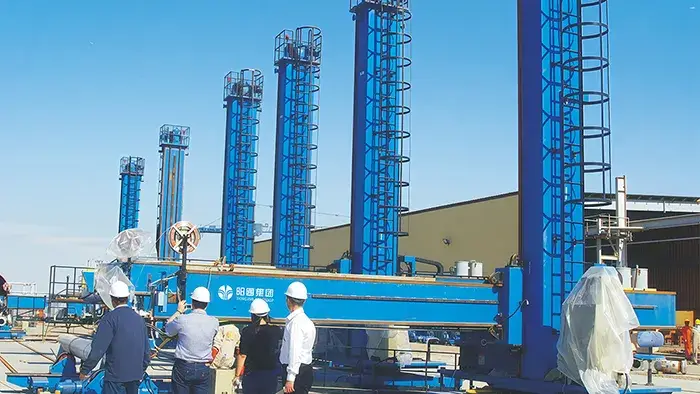

Сварочная колонна
Технические характеристики
| Модель | |
|
|
|
||||
| 2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 6×6 | 8×8 | |
| Ход подъема (мм) | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 6000 | 8000 |
| Вылет стрелы (мм) | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 6000 | 8000 |
| Скорость подъема (мм/мин) | 1000 | 1650 | ||||||
| Скорость подачи стрелы (мм/мин) | 120-1200 | 50-1000 | ||||||
| Мин. расстояние от стрелы до рельса (мм) | 740 (передвиж. с пов.) / 690 (стац. с пов.) | 1109 (передвиж. с пов.) / 972 (стац. с пов.) | 1109 (передвиж. с пов.) / 1090 (стац. с пов.) | 1226 (передвиж. с пов.) / 1180 (стац. с пов.) | ||||
| Грузоподъемность на конце стрелы (кг) | 80 | 120 | 200 | 600 | 400 | |||
| Вращение колонны | Ручное | ±180°, мех. или ручное | ||||||
| Скорость тележки (мм/мин) | Вручную | 1700 | 2500 | 2000 | ||||
| Колея (мм) | 1000 | 1730 | 2000 | 2500 | ||||
* Сварочные колонны могут быть изготовлены по индивидуальному техническому заданию заказчика.
Ключевые особенности
- Классификация: сварочные колонны делятся на легкие, средние, тяжелые и сверхтяжелые серии в зависимости от грузоподъемности на конце стрелы.
- Исполнение: оборудование поставляется в стационарном или передвижном вариантах, а также может оснащаться механизмом вращения колонны.
- Безопасность стрелы: конструкция обеспечивает стабильный вылет и подъем. Для защиты оператора и оборудования предусмотрены контроль прогиба и устройство защиты от падения (противовес/стопор).
- Позиционирование: на конце стрелы установлен моторизованный крестовый суппорт для прецизионного наведения сварочной головки в зону шва.
- Плавность хода: эксцентриковая конструкция валов направляющих колес позволяет устранить люфт между роликами и рельсами, обеспечивая безвибрационное перемещение.
- Вращение: поворот колонны реализуется в ручном или моторизованном (электрическом) варианте. Фиксация в заданном положении - ручная или пневматическая.

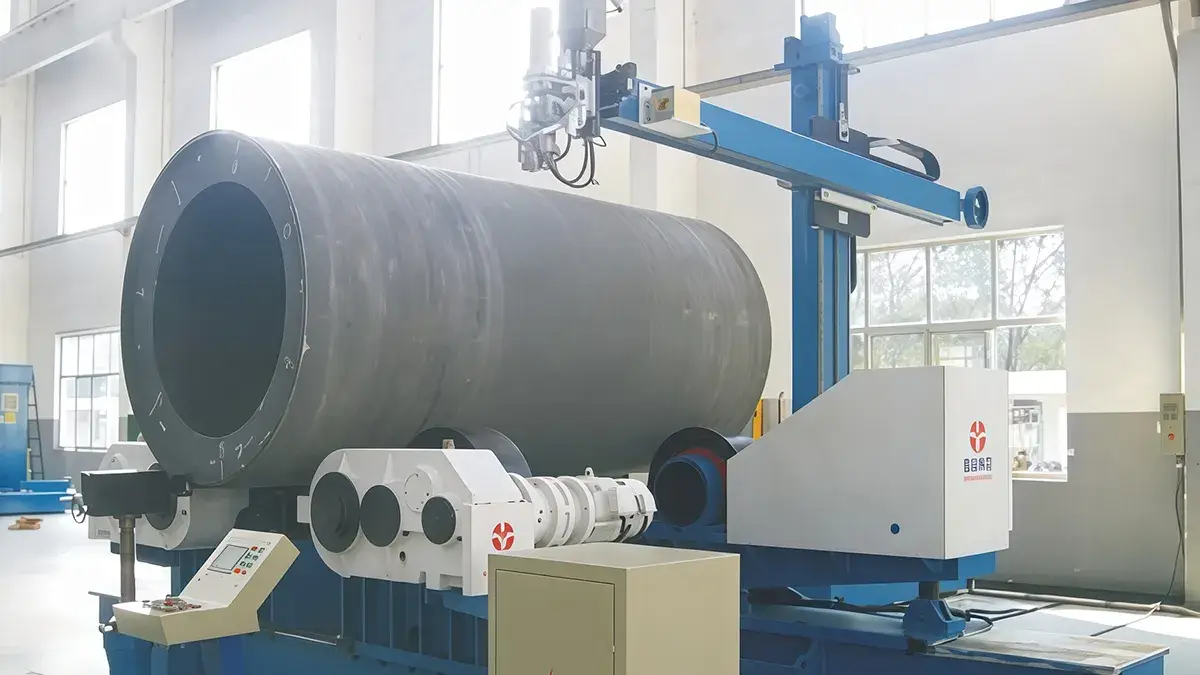

- Автоматизация: система управления поддерживает синхронизацию колонны с позиционерами и роликовыми вращателями для работы в составе единого автоматизированного комплекса.
