Линия для приварки U-образных ребер жесткости

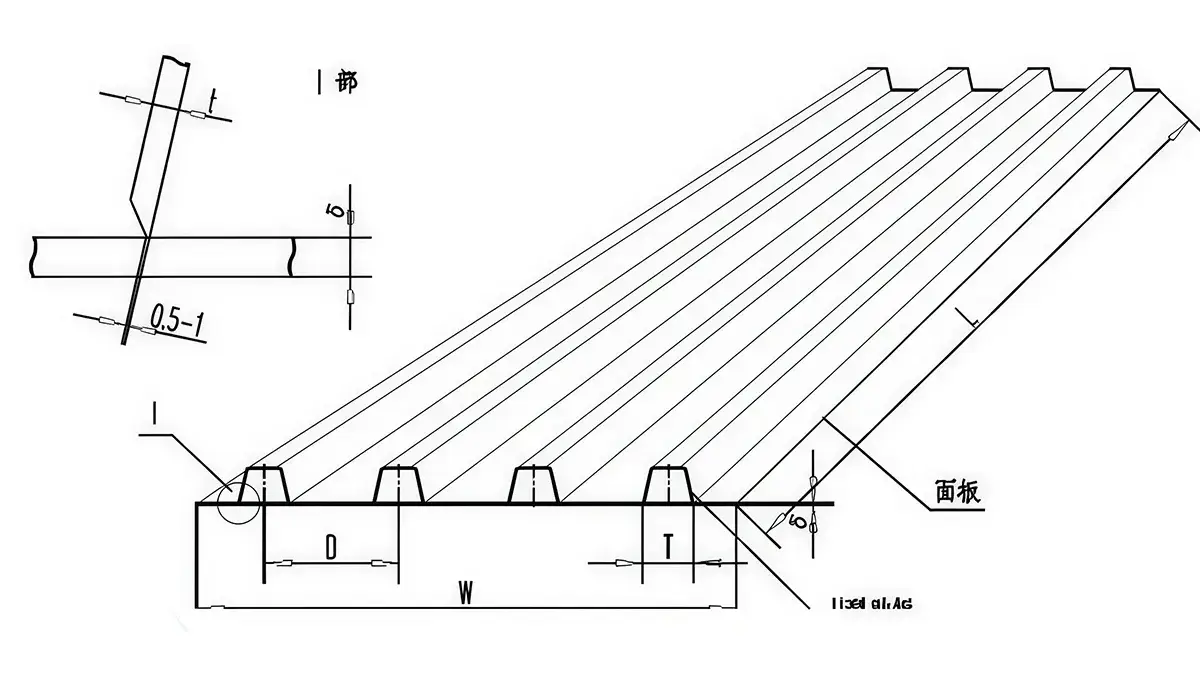

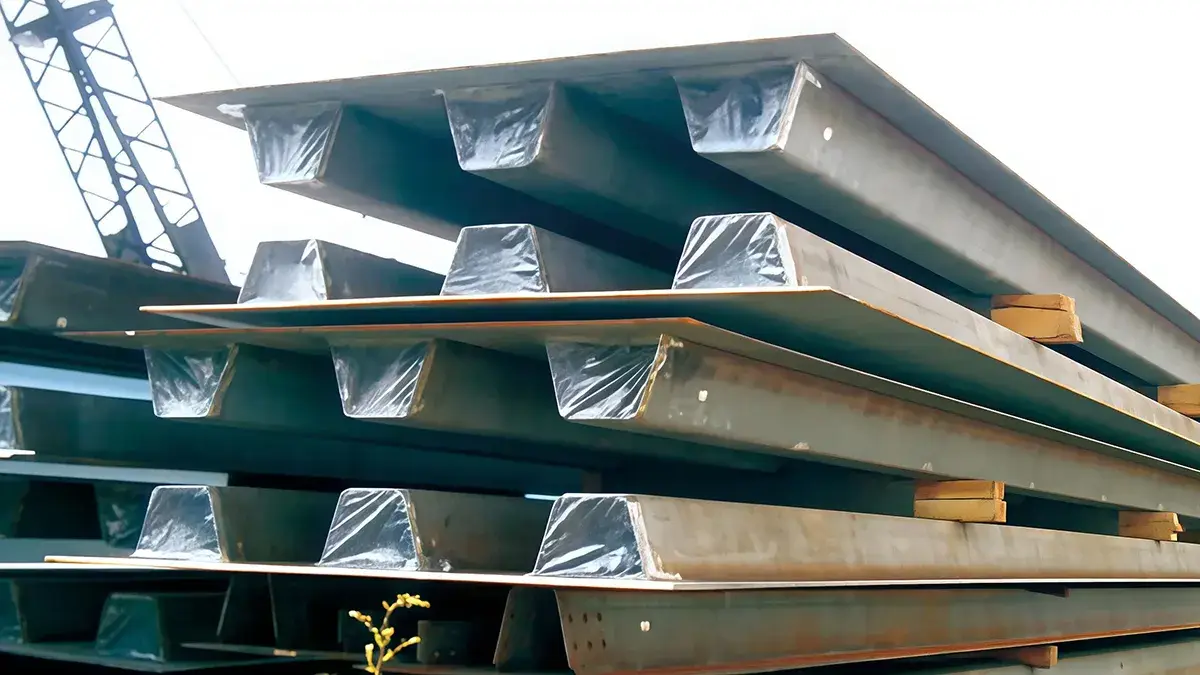

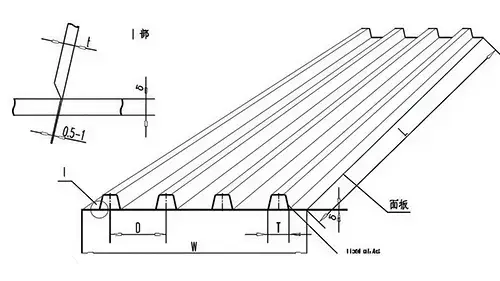

Линии для приварки U-образных ребер жесткости применяются для изготовления элементов ортотропных плит в мостостроении. Производство этих конструкций характеризуется большими объемами, сжатыми сроками, а также жесткими требованиями к геометрии и качеству сварных соединений. При высоких объемах выпуска автоматизация процессов становится критически важным фактором. Разработанная для изготовления ортотропных плит, эта технологическая линия обеспечивает автоматизированный цикл: от загрузки листового проката и позиционирования до сварки и выгрузки готовых секций пролетных строений. Комплексы эксплуатируются на ведущих мостостроительных и судостроительных предприятиях, среди которых Shanhaiguan Bridge Group, Wuchuan Shipbuilding Industry, ZPMC и Zhongtai Bridge Steel Structure (ZTSS). Ниже представлена типовая структура элемента ортотропной плиты мостового настила.
-
Станок (кромкорез) для двустороннего снятия фаскиПосле раскроя обе продольные кромки стальных листов обрабатываются на кромкофрезерном станке (выполняется двух- или трехсторонняя разделка кромок). Система настройки адаптируется под любые габариты и толщину проката. Для повышения производительности станок обеспечивает одновременную пакетную обработку до десяти листов.
-

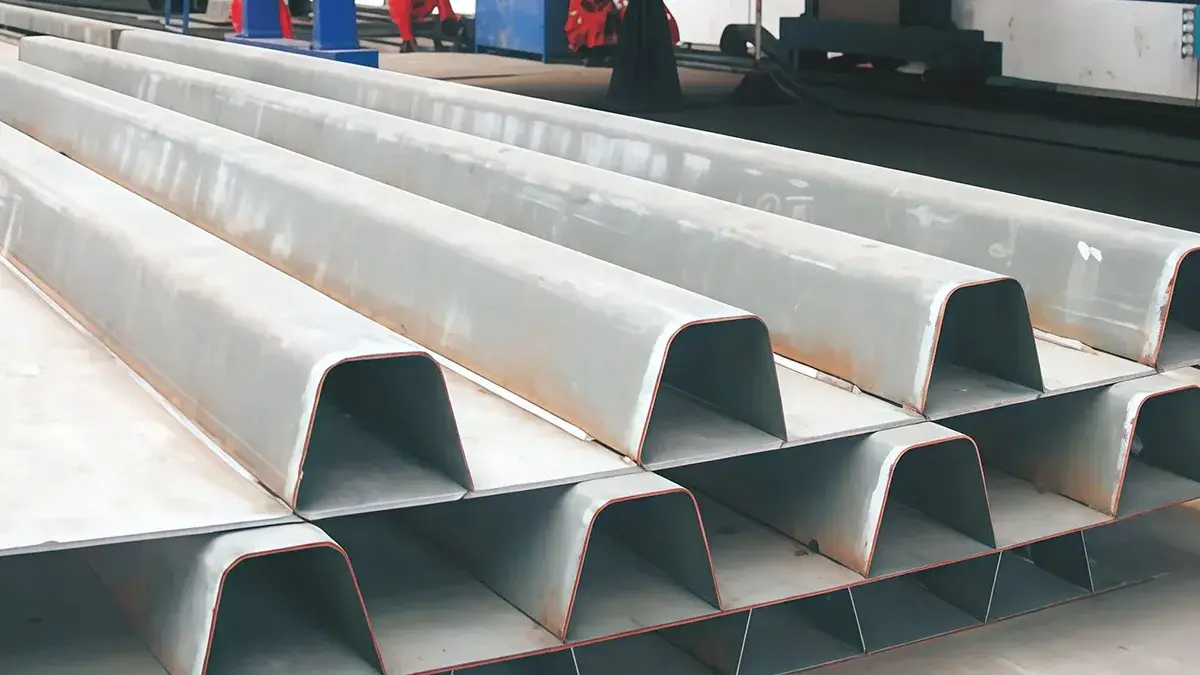

Станок для формовки U-образных ребер жесткостиФормообразование U-образных ребер выполняется двумя методами производства, один из которых ориентирован на высокую производительность, а другой - на меньшие инвестиции в оборудование и более точную геометрию. Первый метод использует профилегибочный стан для последовательной формовки стального листа, при этом подготовка фаски и притупления кромки выполняется в едином цикле. Этот подход повышает эффективность производства, но требует высоких капитальных вложений и имеет риски появления таких дефектов, как волнистость кромок, неравномерность фасок или искажение геометрии профиля. Второй метод использует другой подход, при котором лист сначала раскраивается на установке плазменной резки, затем снимаются фаски путем механической обработки, и, наконец, формообразование выполняется на листогибочном прессе с ЧПУ, что обеспечивает более высокую точность и стабильность геометрии готового профиля.
-

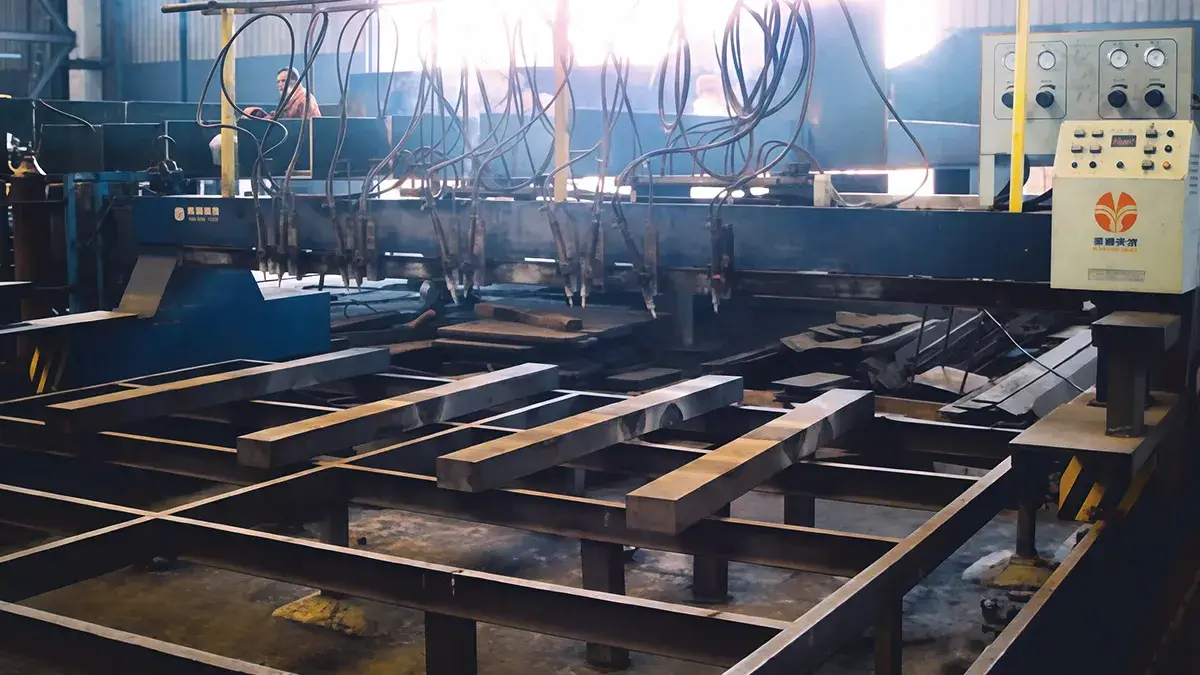

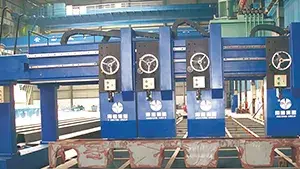

Станок для сборки U-образных ребер жесткостиЛист настила укладывается на рабочую платформу и позиционируется по упорам. Затем U-образные ребра совмещаются с предварительно нанесенной разметкой, поочередно фиксируются прижимами и прихватываются сваркой для завершения сборки. Для этого процесса доступны два варианта исполнения: с гидравлическими или ручными винтовыми прижимами.
-

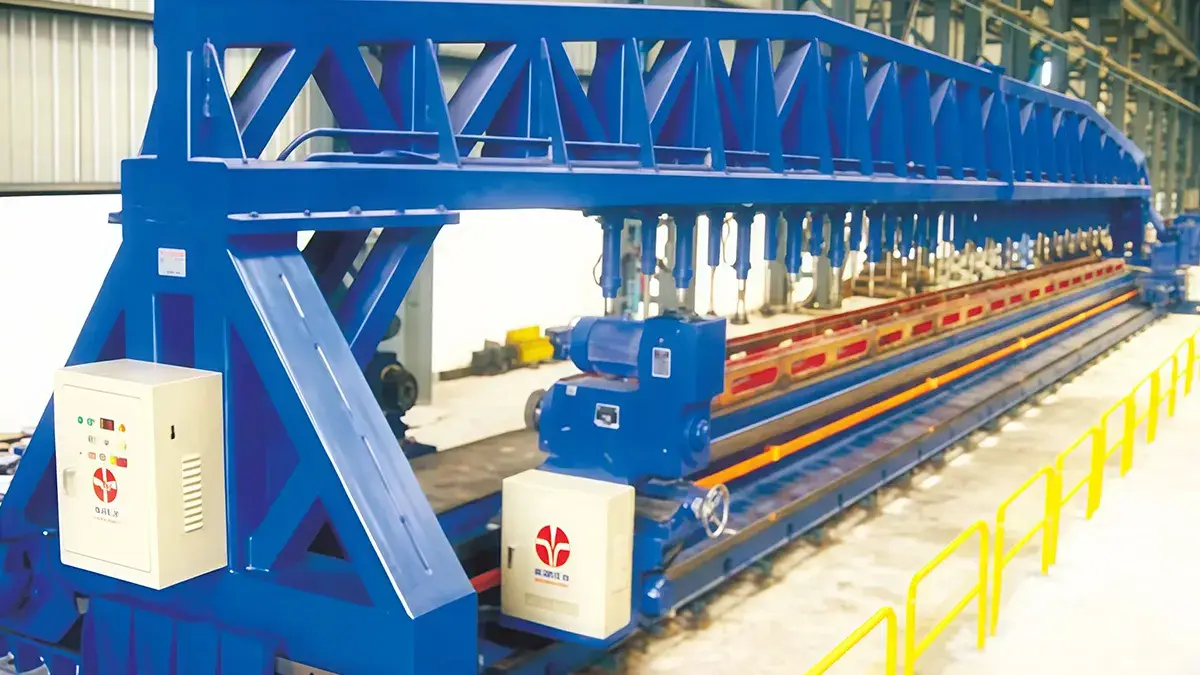

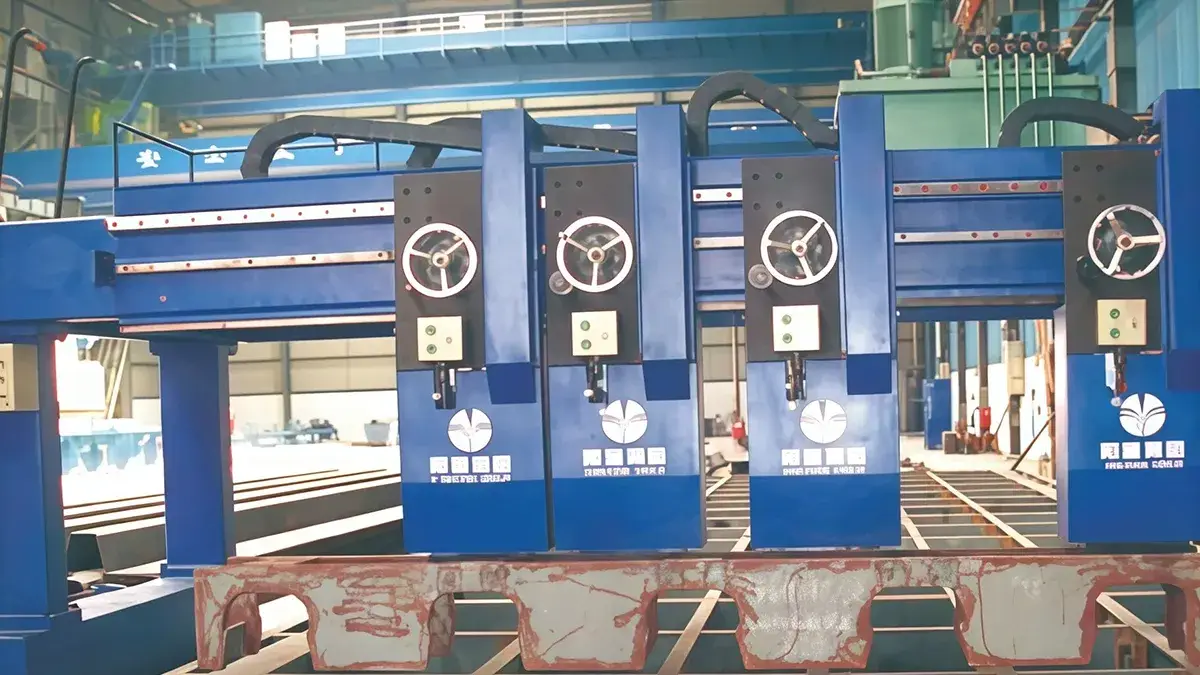

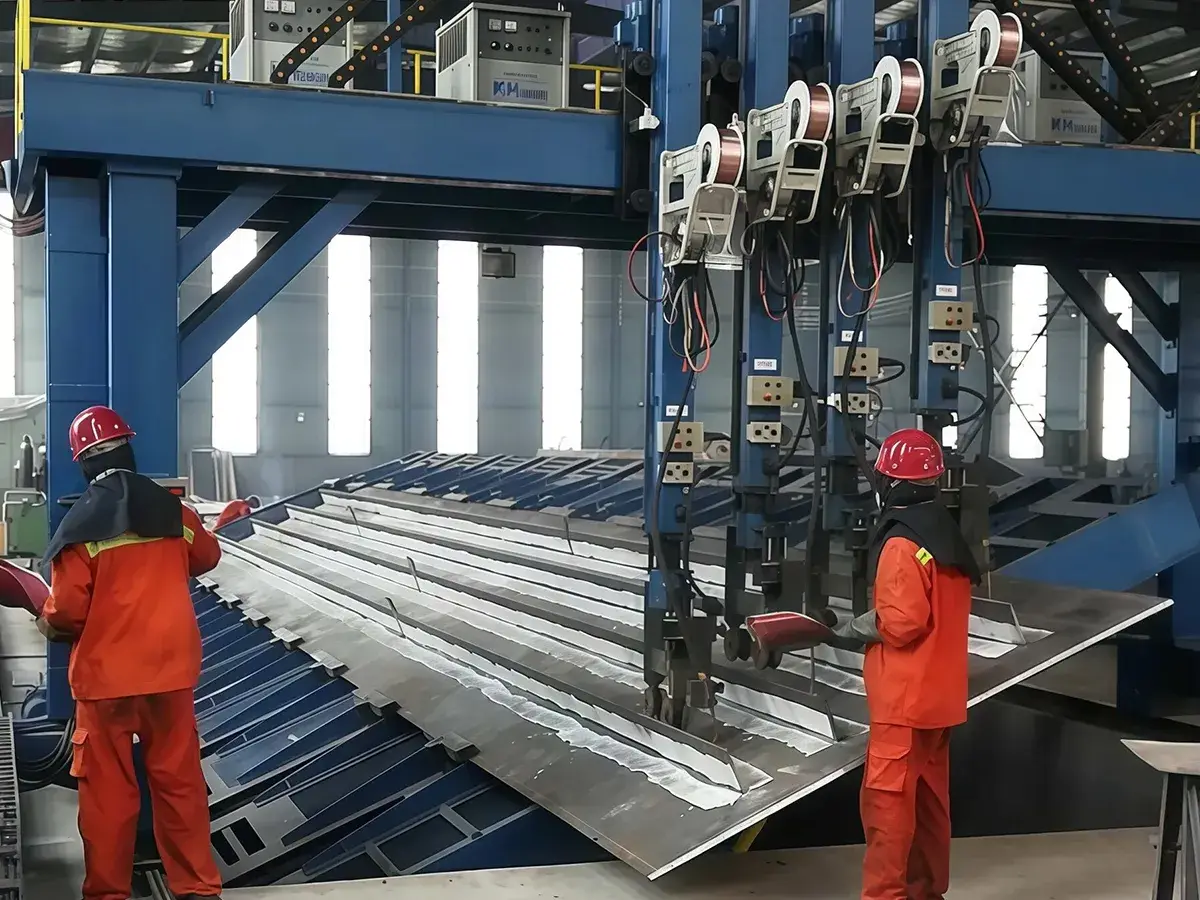

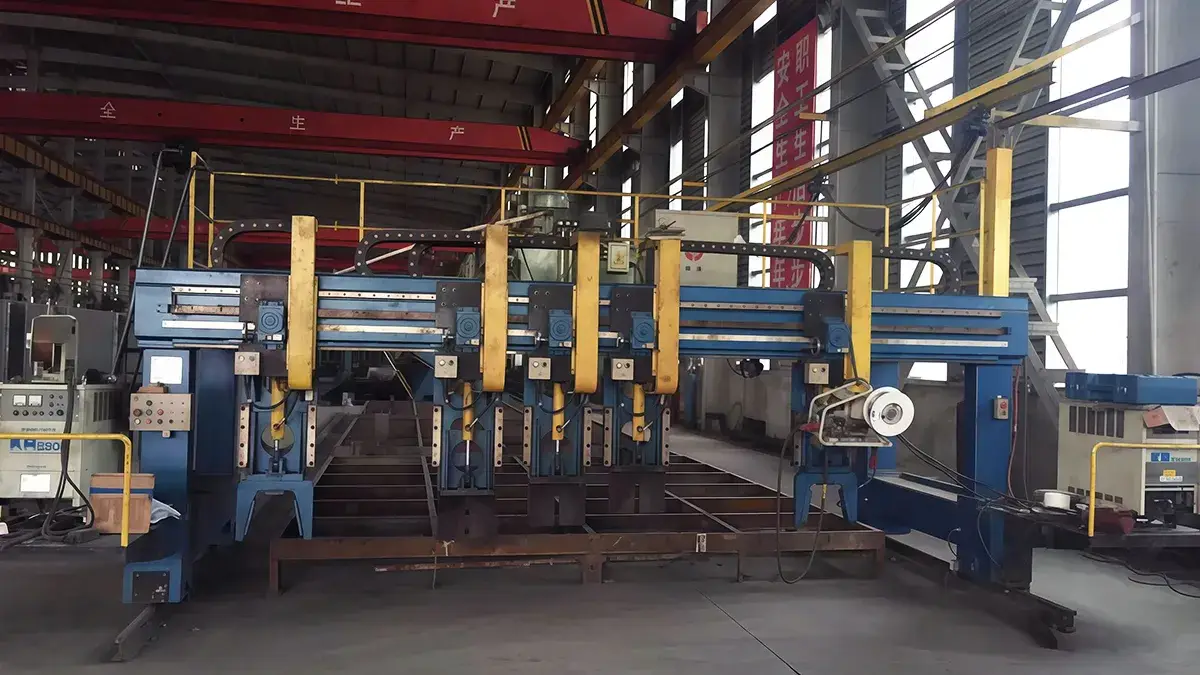

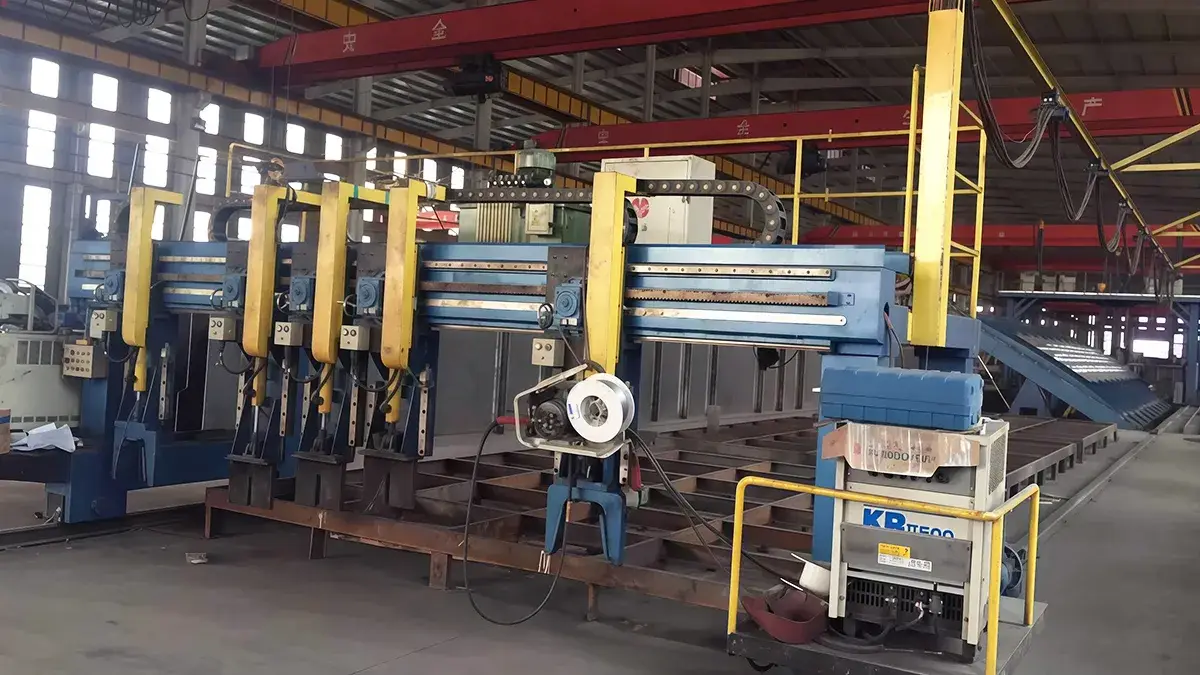

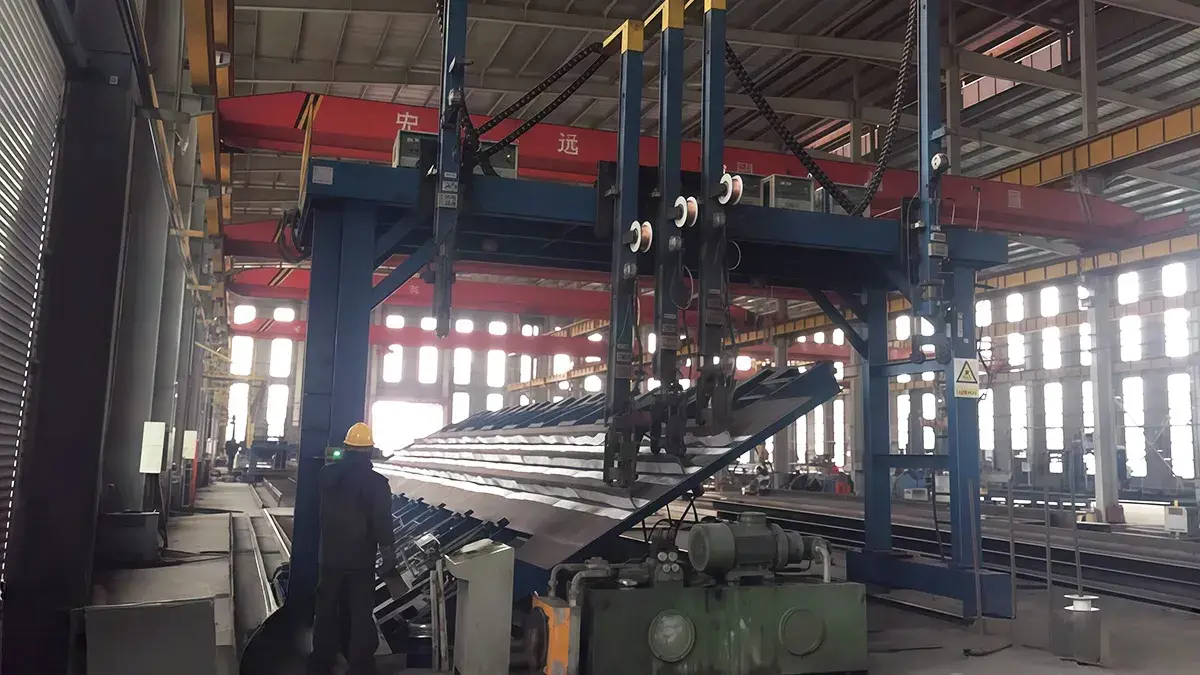

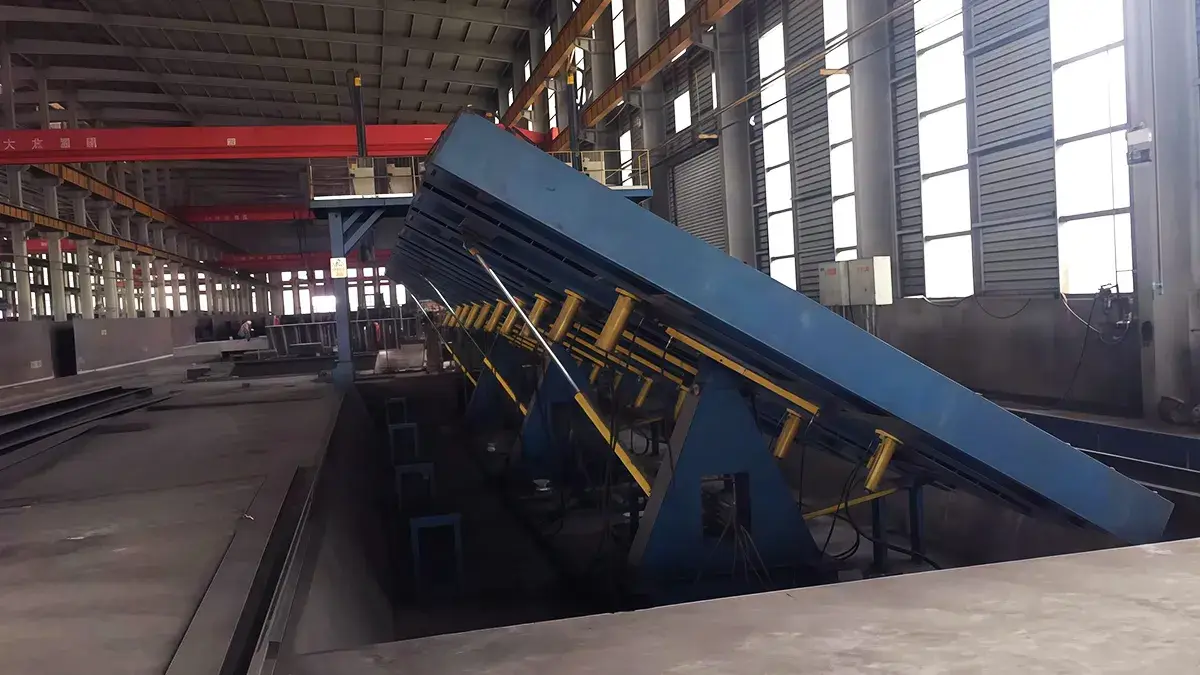

Многодуговая установка для сварки U-образных ребер жесткостиПосле сборки элемент ортотропной плиты фиксируется на наклонной сварочной платформе. Механическая система слежения удерживает каждую горелку точно по линии стыка при перемещении портала, скорость которого регулируется частотным преобразователем. Это обеспечивает последовательную сварку обеих сторон нескольких U-образных ребер. В зависимости от требований технологии процесс настраивается под сварку в среде защитных газов (MIG/MAG) или под флюсом (SAW). Сварочная установка может поставляться со специальным противодеформационным стапелем или с плоским рабочим столом.
-
Станок для правки U-образных ребер жесткостиПосле сварки элементы ортотропных плит могут подвергаться сварочным деформациям из-за неравномерного термического воздействия. По завершении процесса деталь кантуют на 180° для устранения деформаций методом термической (пламенной) правки.
