Транспортная система с кантователями для линии сварки двутавровых балок
Конвейерные системы и кантователи применяются в производстве стальных двутавров для поддержки, переворота и межоперационного перемещения заготовок. Оборудование обеспечивает точное позиционирование тавровых и двутавровых балок при сварке, транспортировке и выполнении смежных технологических операций.
Кантователи на 90° применяются в линиях сборки и сварки для поворота тавровых и двутавровых профилей в позицию, необходимую для выполнения последующих швов. Механизм оснащен тремя цилиндрами, синхронно приводящими в действие L-образные рычаги. Это обеспечивает плавный разворот и устойчивое положение балок при кантовании.
- Ширина полки: 140 - 800 мм
- Высота стенки: 160 - 2000 мм
- Грузоподъемность: 20 т
- Давление гидросистемы: 14 МПа
- Длина заготовки: 4000 - 15000 мм

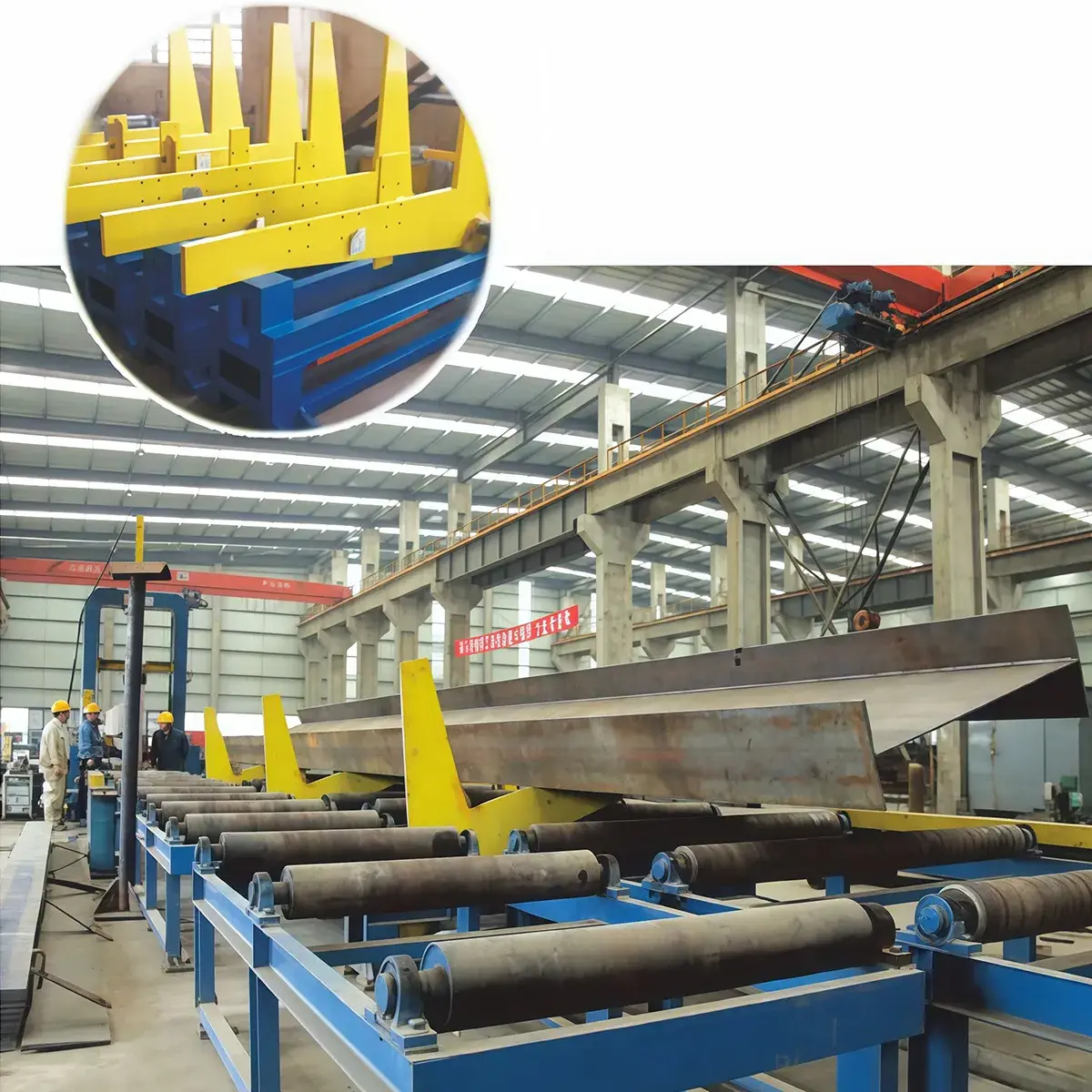

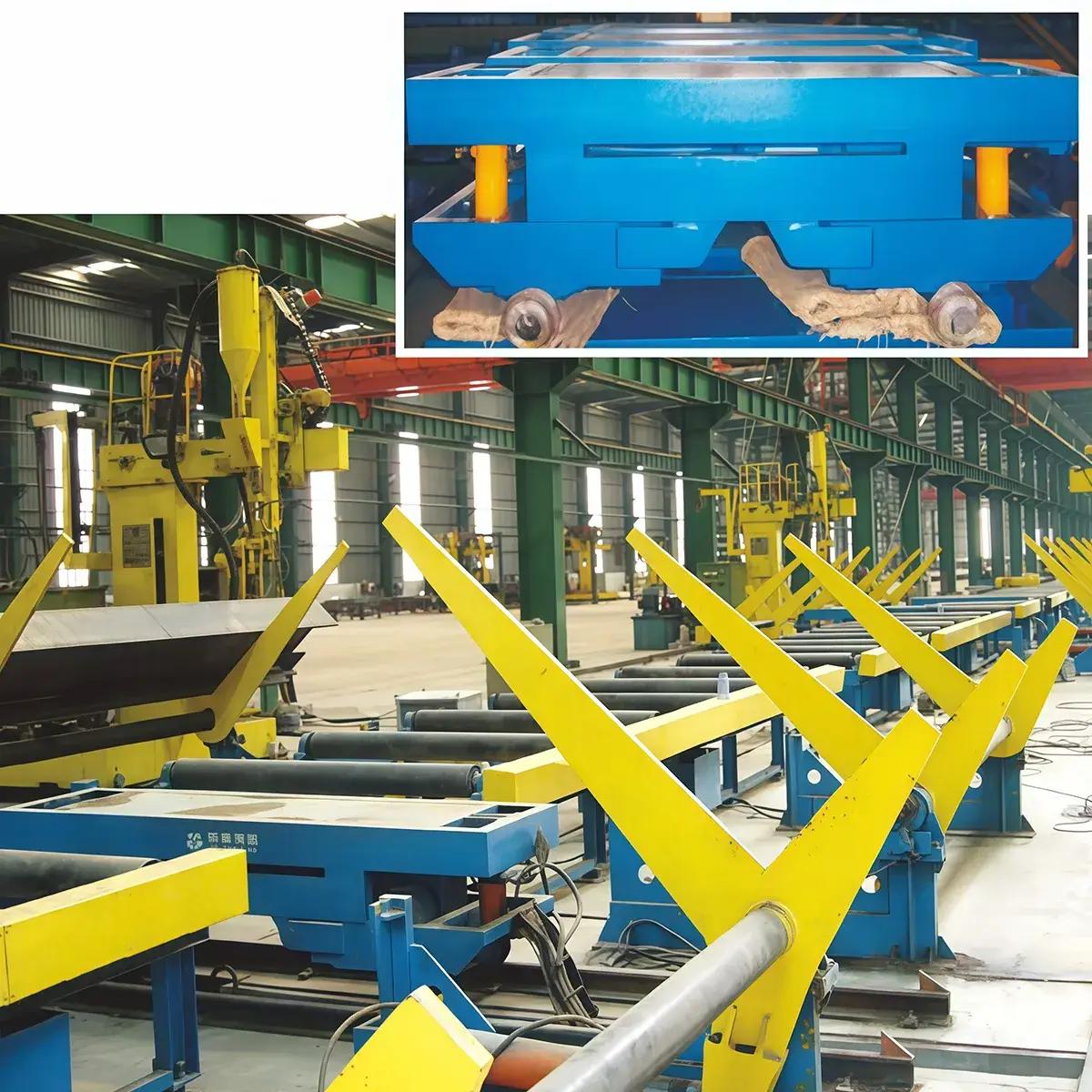

Устройства поперечного перемещения используются в линиях сварки двутавров для транспортировки изделий между технологическими постами. Оборудование работает парами, обеспечивая передачу заготовки на следующую позицию после завершения сварки. Это автоматизирует производственный цикл, исключая ручное перемещение или переустановку балок.
- Грузоподъемность: 20 т / комплект
- Ход подъема: 80 мм
- Давление гидросистемы: 16 МПа
- Мощность привода: 1,5 кВт
- Скорость перемещения: ~6 м/мин
- Длина заготовки: 4000 - 15000 мм

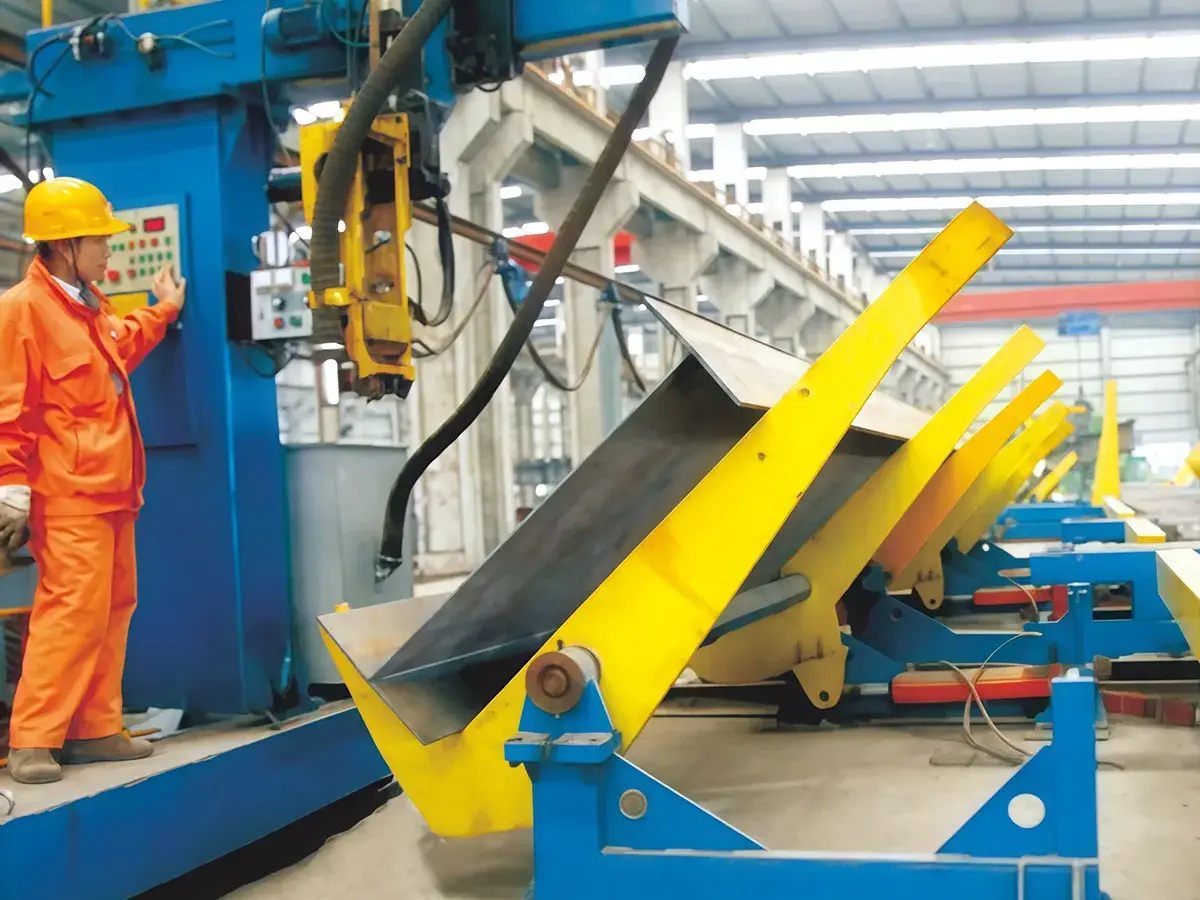

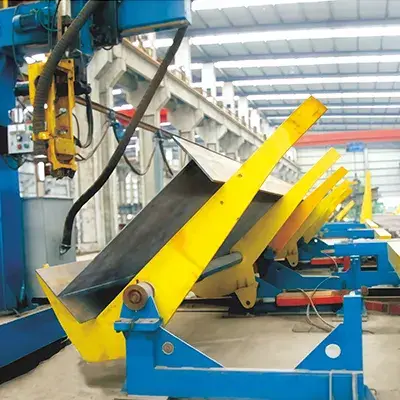

Кантователи на 60° используются как вспомогательные системы позиционирования на участках сварки двутавровых балок. Оборудование работает группами из трех единиц, удерживая заготовку в оптимальном положении для сварки в лодочку. По завершении наложения шва кантователи возвращают изделие в исходное положение (на полку) для дальнейшей транспортировки рольгангами или устройствами поперечного перемещения.
- Угол наклона: 0 - 60°
- Грузоподъемность: 20 т / комплект
- Давление гидросистемы: 16 МПа
- Длина заготовки: 4000 - 15000 мм

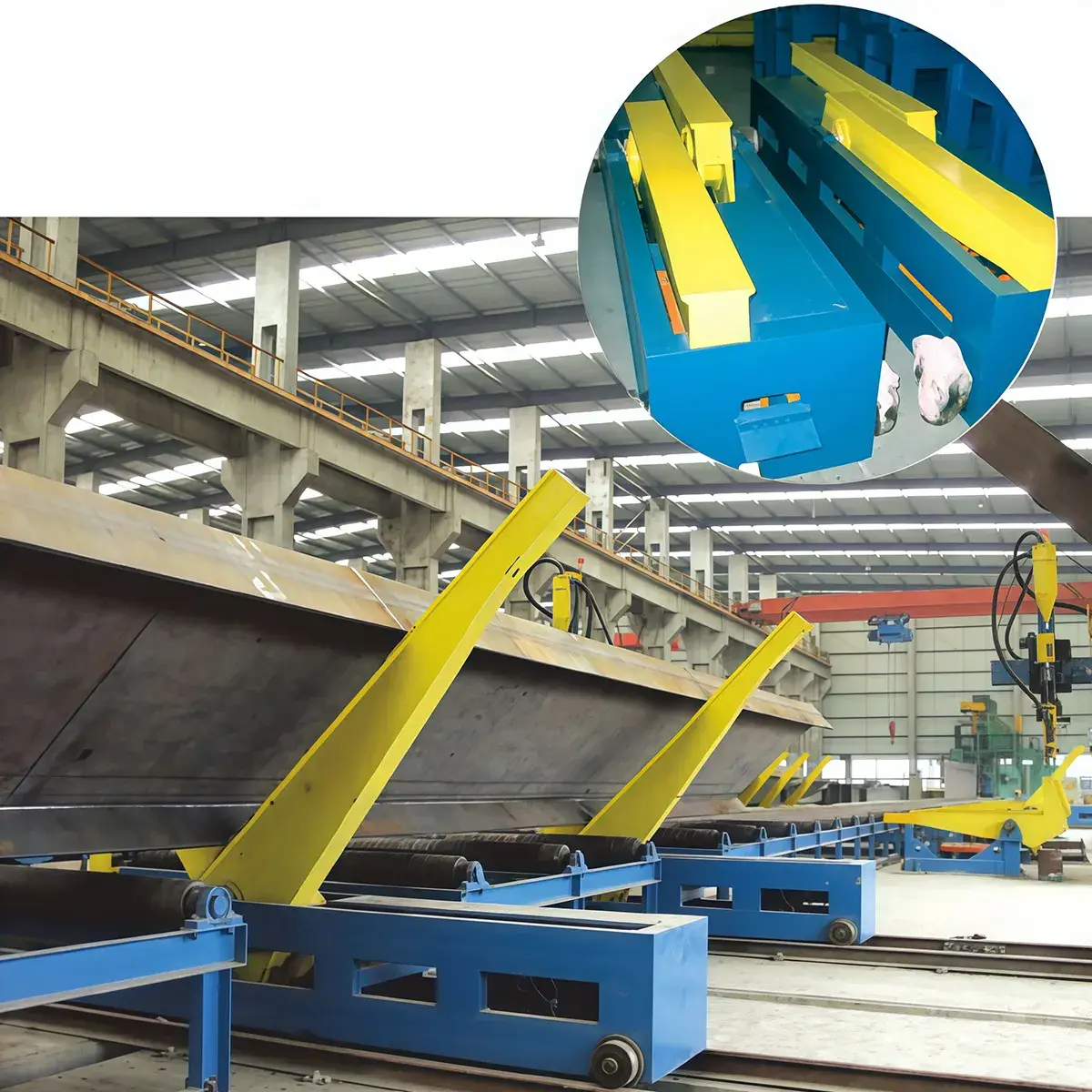

Кантователи на 180° применяются для одновременного переворота и перемещения двутавровых балок. В зависимости от техпроцесса оборудование поворачивает заготовку на 90° или 180°, точно позиционируя её для следующей операции. Системы востребованы на участках сварки, правки, контроля и неразрушающего тестирования - там, где кантование и межоперационная перестановка являются частью рабочего цикла.
- Угол наклона: 0 - 60°
- Грузоподъемность: 20 т / комплект
- Давление гидросистемы: 16 МПа
- Длина заготовки: 4000 - 15000 мм
