Стан для сборки двутавровых балок
Видео работы

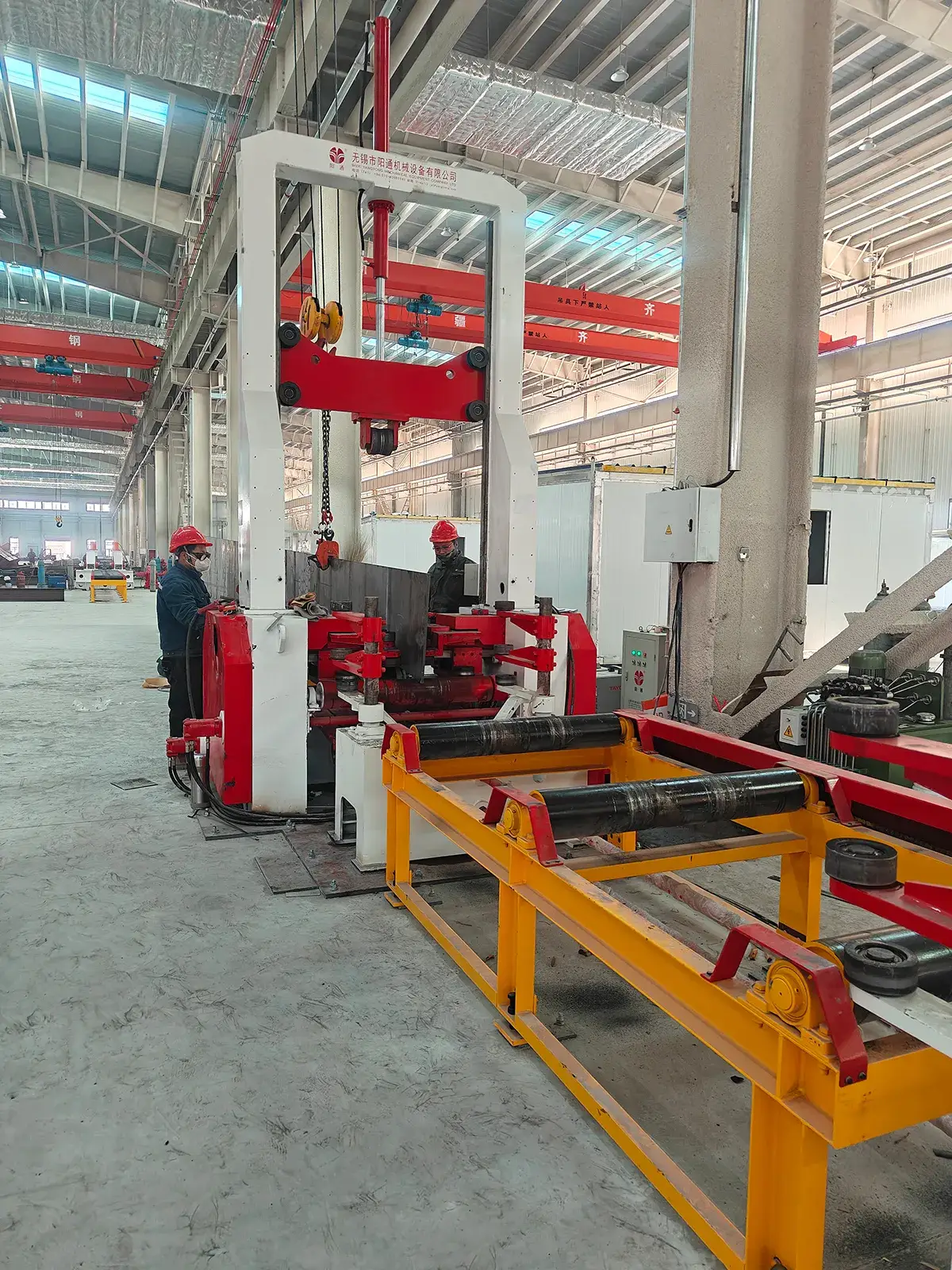

Оборудование обеспечивает автоматическое центрирование и прихватку стенок и полок балок, формируя высокоточные конструкции для промышленного строительства. В установке применяется гидравлическая система автоматического центрирования для надежной фиксации заготовок. Модель Z20B сочетает универсальность с экономической эффективностью, обеспечивая расширенный рабочий диапазон по сравнению с аналогами. Двухъярусная система зажима стенки из четырех групп роликов эффективно правит кривизну заготовки и устраняет «виляние» (смещение хвоста) при сборке, что гарантирует точное позиционирование.
Технические характеристики
| Модель | |||||
| Параметры стенки балки | Толщина (мм) | 80 | 80 | 80 | 80 |
| Высота (мм) | 160-2000 | 160-2500 | 200-3000 | 200-3600 | |
| Параметры полки балки | Толщина (мм) | 80 | 80 | 80 | 80 |
| Ширина (мм) | 150-800 | 150-800 | 150-800 | 150-800 | |
| Длина заготовки (мм) | 4000-15000 | 4000-15000 | 4000-15000 | 4000-15000 | |
| Скорость сборки (м/мин) | 0,5-6 | 0,5-6 | 0,5-6 | 0,5-6 | |
| Мощность станка (кВт) | 9,5 | 9,5 | 9,5 | 9,5 | |
Ключевые особенности
- Широкий диапазон применения: работа с полками 150-800 мм и стенками высотой 160-2000 мм при толщине листа 6-80 мм позволяет изготавливать как легкие, так и тяжелые металлоконструкции.
- Стабильность механизмов: прямоугольная направляющая верхнего прижима и массивные эксцентриковые ролики обеспечивают устойчивость подъемного механизма и легкость регулировки.
- Автоматическое центрирование: исключает ручную разметку и настройку, существенно сокращая время сборки и трудозатраты.

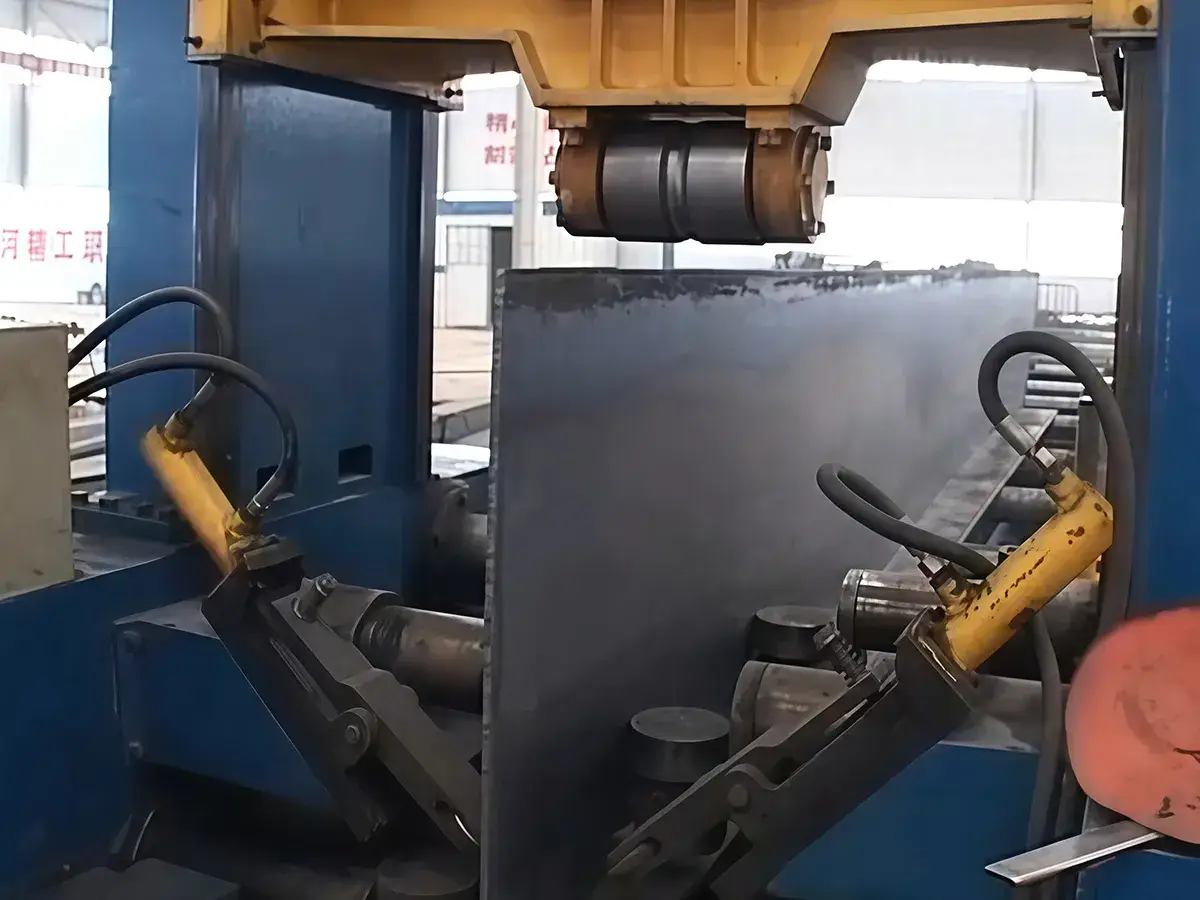

- Правка заготовок: двухъярусная система из четырех групп роликов выравнивает кривизну стенки в процессе центрирования, гарантируя точность сборки.
- Долговечность и точность: гидравлическое центрирование на базе винтовых приводов и износостойких направляющих. Сменные прокладки позволяют сохранять точность сборки с погрешностью ≤ 1 мм.

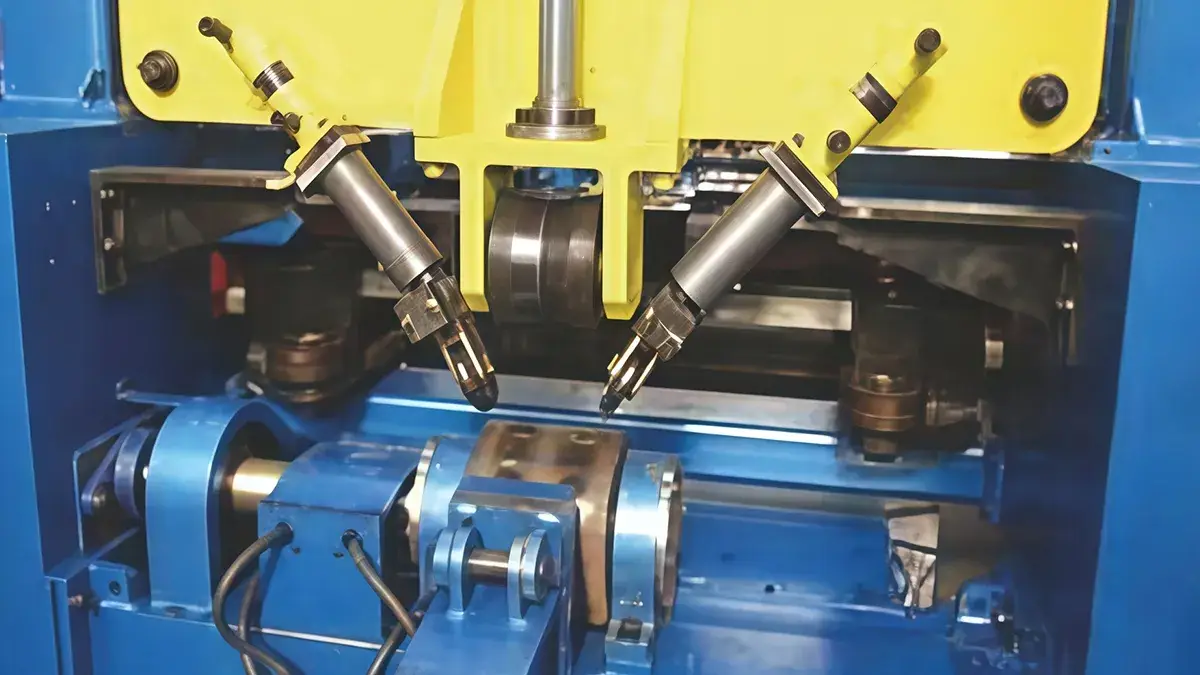

- Сборка в единой плоскости: прижимной ролик расположен на одной линии со сварочными горелками. Прихватка заготовок сразу после сжатия обеспечивает стабильную геометрию балки.
- Автоматическая прихватка: плавающие направляющие колеса с пневмоприводом точно отслеживают шов без участия оператора. Поддерживается сборка симметричных и асимметричных двутавров.
- Интегрированный привод: двигатель в защитном кожухе размещен внутри корпуса. Такое решение экономит место и защищает агрегат от повреждений, сохраняя доступ для обслуживания (Примечание: необходимо уточнить ориентацию при монтаже).
