Стан для сборки балок коробчатого сечения

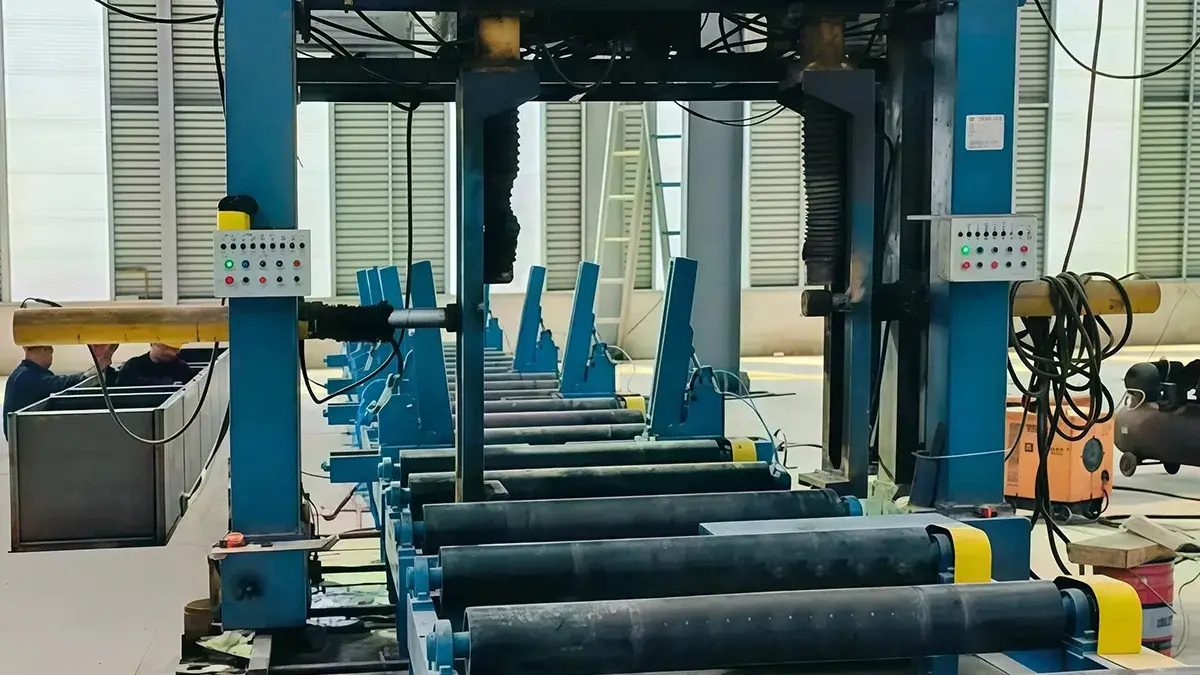

Стан для сборки балок коробчатого сечения - это оборудование портального типа, предназначенное для центрирования и прихватки стальных колонн U-образного и замкнутого профиля.
Технологический процесс
-

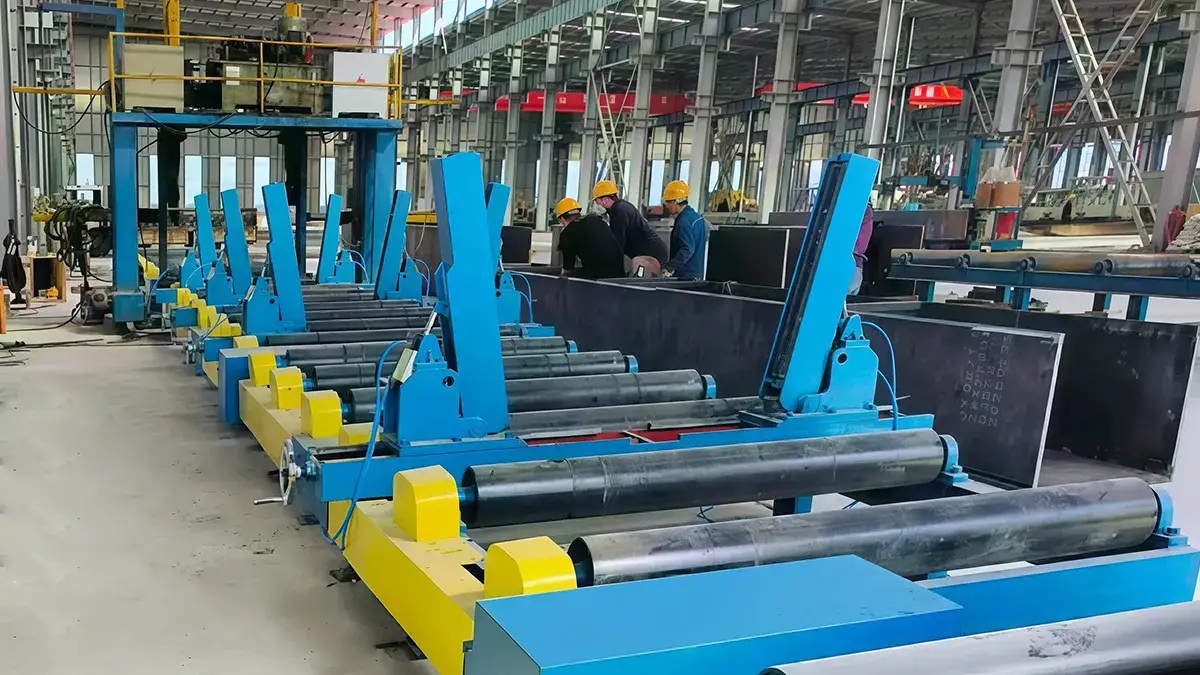

Загрузка: Листы укладываются на конвейерную линию с вспомогательными центрирующими устройствами.
-

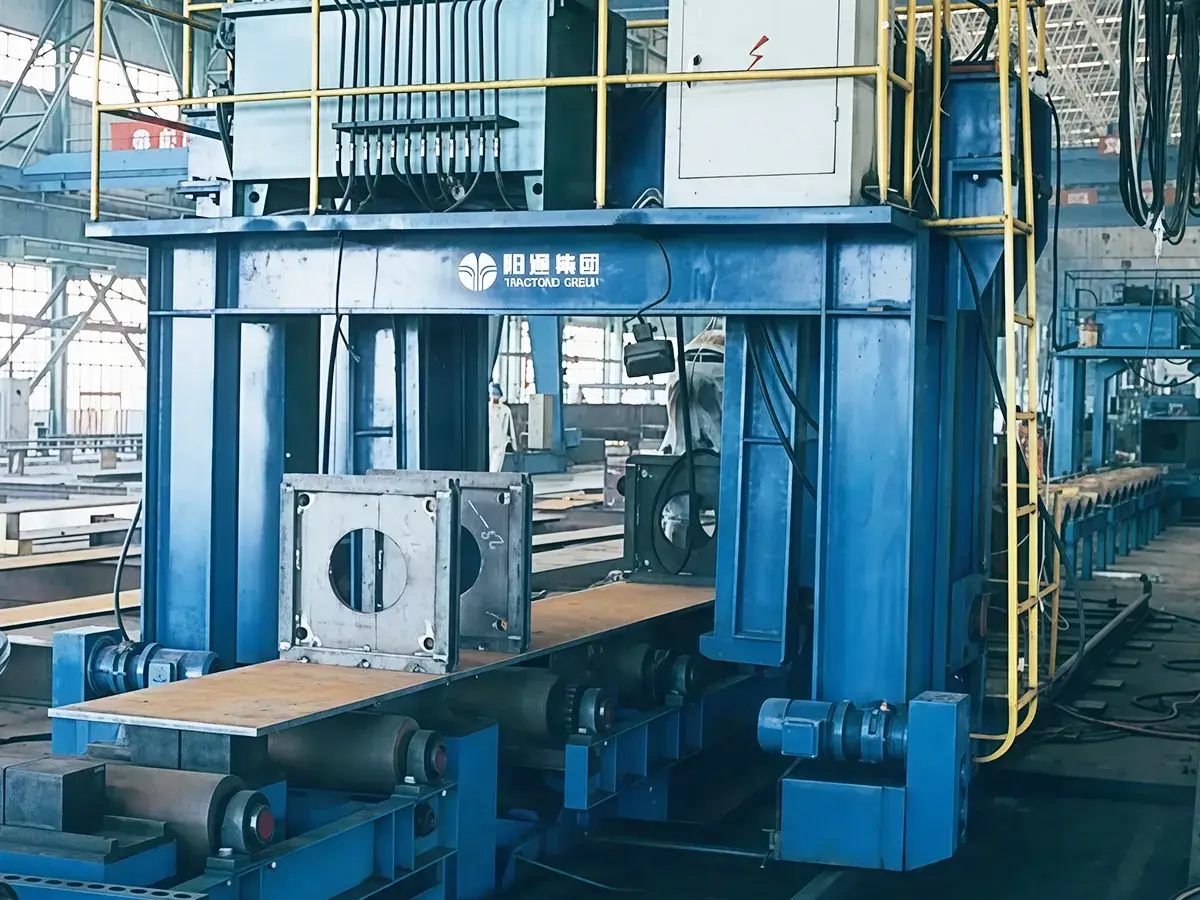

Позиционирование и зажим: Самоходный портал перемещается в рабочую зону. Верхние и боковые гидроцилиндры портала обеспечивают точное сжатие стенок и полок в заданную конфигурацию.
-
Сварка прихватками: Встроенная система выполняет прихватку элементов по всей длине заготовки при перемещении портала.
-
Выгрузка: Собранное изделие транспортируется по рольгангу на следующий этап производства.
Процесс сборки
-

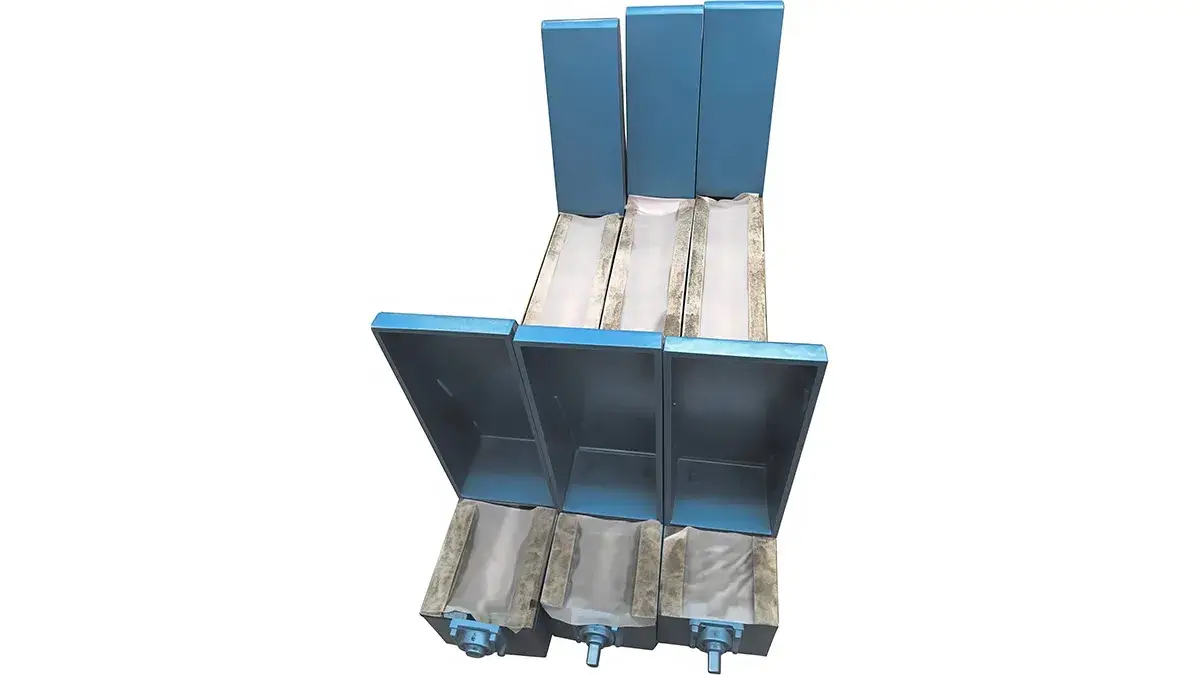

Установка внутренних диафрагм
-
Сборка U-образного профиля
-

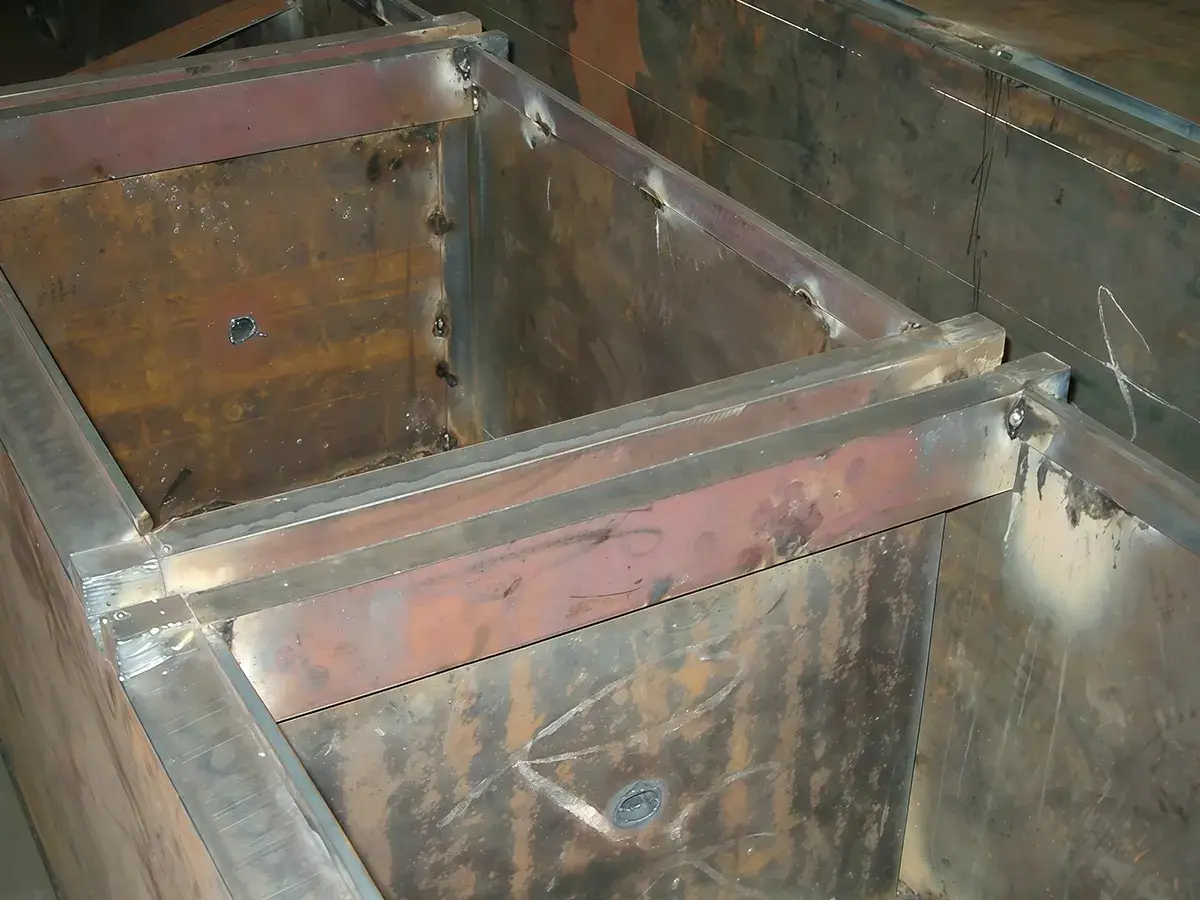

Сборка коробчатого профиля
-
Финишная сборка металлоконструкции
Технические характеристики
| Модель | |
|
| Сечение заготовки (мм) | от 300×300 до 1200×1200 | от 300×300 до 1500×1500 |
| Толщина листа (мм) | ≤80 | ≤80 |
| Макс. грузоподъемность (т) | 20 | 20 |
| Скорость перемещения портала (м/мин) | 6 | 6 |
| Давление гидросистемы (МПа) | 14 | 14 |
| Макс. давление бокового цилиндра (т) | 15 | 15 |
| Макс. давление верхнего цилиндра (т) | 30 | 30 |
Ключевые особенности
Установка для сборки балок коробчатого сечения включает самоходный портал, опорную платформу, конвейерный путь, гидравлическую систему и систему управления.
- Надежная конструкция портала: после сварки рама портала проходит термический отпуск для снятия внутренних напряжений. Это гарантирует стабильность геометрии и длительный срок службы.
- Устойчивые направляющие: используются тяжелые рельсы типа 38 кг/м. Пути соединены высокопрочными стяжками, исключающими расхождение рельсов под нагрузкой от гидроцилиндров, что обеспечивает стабильную точность сборки.
- Приводной рольганг: конвейерная система оснащена цепным приводом с циклоидальным редуктором. Это гарантирует плавную подачу материала на этапах сборки и транспортировки.
- Компактная гидросистема: исполнительные механизмы и гидростанция размещены непосредственно на портале для централизованного управления и сокращения длины гидролиний.
