Установка для электрошлаковой сварки балок коробчатого сечения

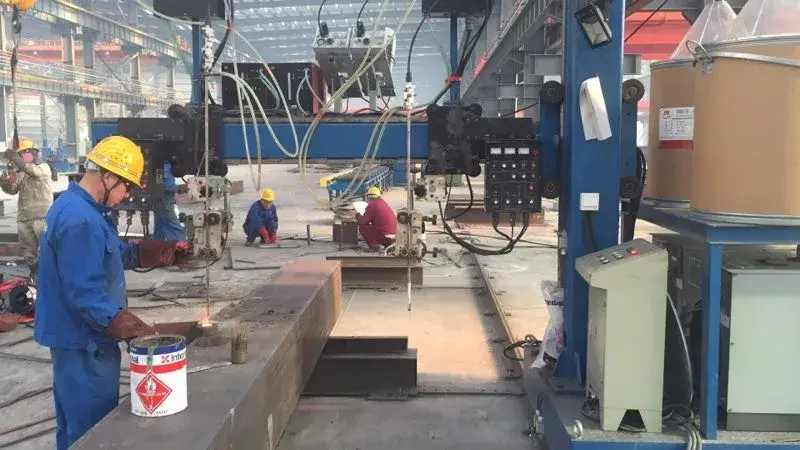

Установка для сварки стальных коробчатых балок - это специализированная система электрошлаковой сварки, предназначенная для высокопрочного соединения внутренних диафрагм со стенками коробчатых колонн методом вертикальной электрошлаковой сварки.
Эта вертикальная система оснащена консольной рамой с механизмом трехмерной регулировки для точного совмещения охлаждаемой горелки с заготовкой. Устройство горизонтальных колебаний позволяет настраивать ширину хода в зависимости от размера сварочной ванны для обеспечения стабильного качества шва.
Технические характеристики
| Модель | |
|
| Размер заготовки | 300-1500 мм | 300-1500 мм |
| Длина заготовки | 4000-15000 мм | |
| Мощность установки | 1,5 кВт | |
| Скорость хода тележки | 6 м/мин | |
| Длина рельсового пути | 18 м (две машины на путь) | |
| Колея рельсового пути | 1000 мм | 1500 мм |
| Особенности метода | Низкие капзатраты, но высокая стоимость расходных материалов. | Высокие капзатраты, но низкие эксплуатационные расходы. |
Методы сварки
Мы предлагаем две конфигурации для электрошлаковой сварки, позволяющие сбалансировать капитальные вложения и эксплуатационные расходы:
-
Тип с плавящимся мундштуком (XD15): Простота в эксплуатации и низкие первоначальные вложения при более высокой стоимости расходных материалов.
-
Проволочный тип (XSD15): Более сложная настройка и высокие первоначальные инвестиции, компенсируемые низкими долгосрочными эксплуатационными расходами.

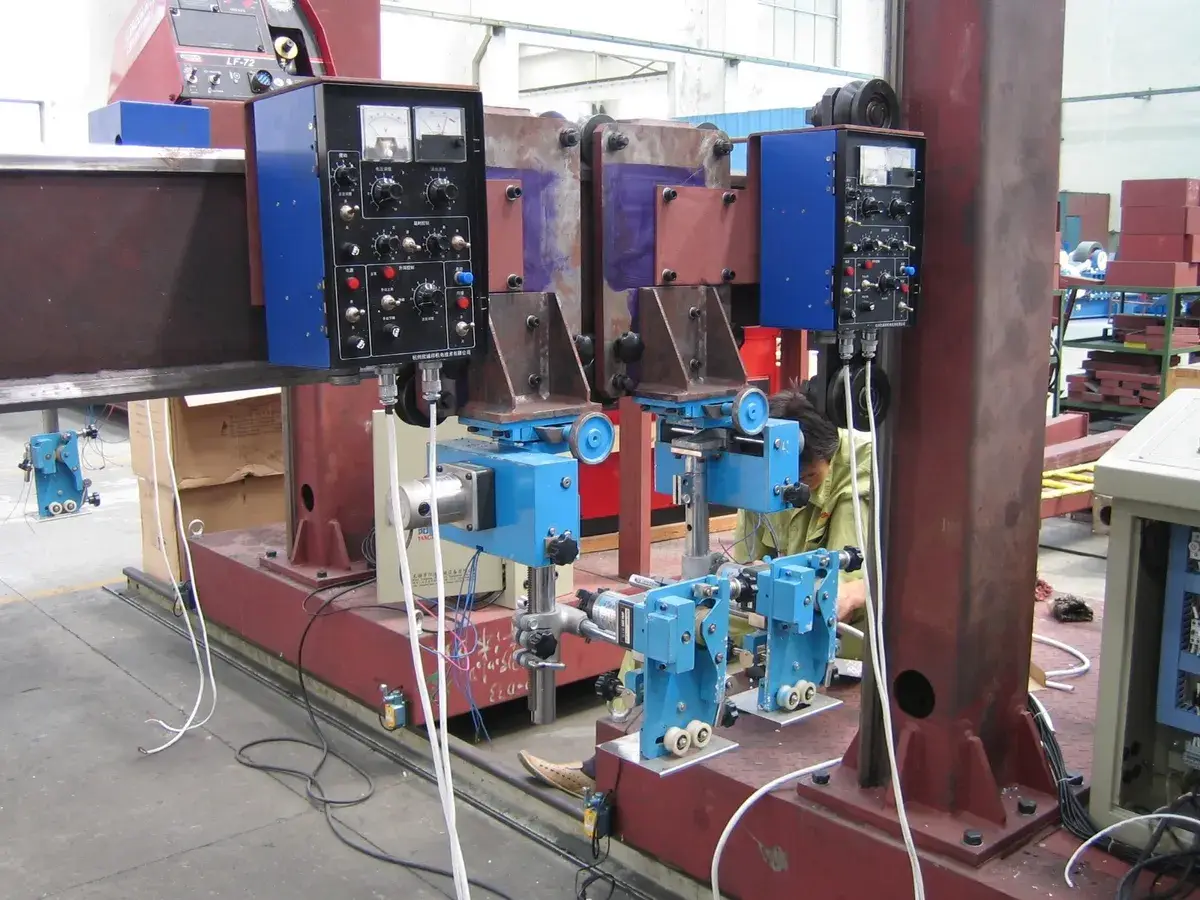

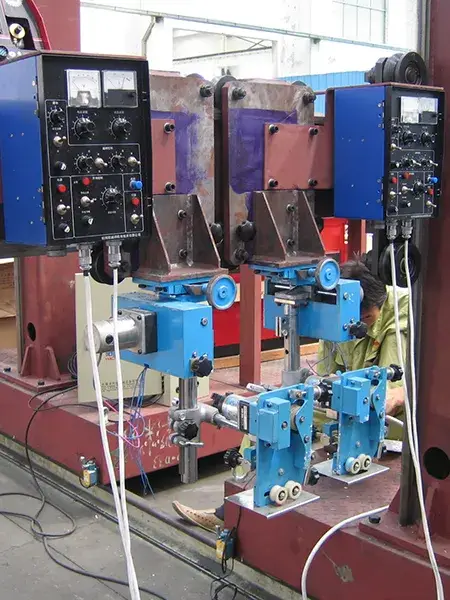

Состав оборудования
- Архитектура системы: низкие капитальные вложения и простота эксплуатации при повышенных текущих затратах на расходные материалы.
- Основная рама: консольная конструкция служит несущим каркасом для механизмов подачи проволоки и направляющих трубок.
- Приводной механизм: самоходная тележка в основании консоли с мотор-редуктором обеспечивает синхронное перемещение рамы и сварочной головки по рельсовому пути.
- Интегрированная компоновка: барабан с проволокой, блок водяного охлаждения, шкаф управления и сварочный источник смонтированы на тележке. Токосъемные устройства установлены по обеим сторонам тележки и прижаты к рельсам, что обеспечивает компактность оборудования.
- Прецизионная регулировка: механизм трехмерной настройки на консольной раме позволяет выполнять точное позиционирование сварочной головки и мундштука относительно стыка.
- Структурная целостность: колонны и балки выполнены из высококачественного стального профиля, что гарантирует надежность конструкции и длительный срок службы.
- Основные сварочные компоненты: система оснащена блоком управления электрошлаковой сваркой ZHS-D и источником питания ZH7-1000 для обеспечения стабильных характеристик процесса.
